建模笔记-subdiv boolean(I)

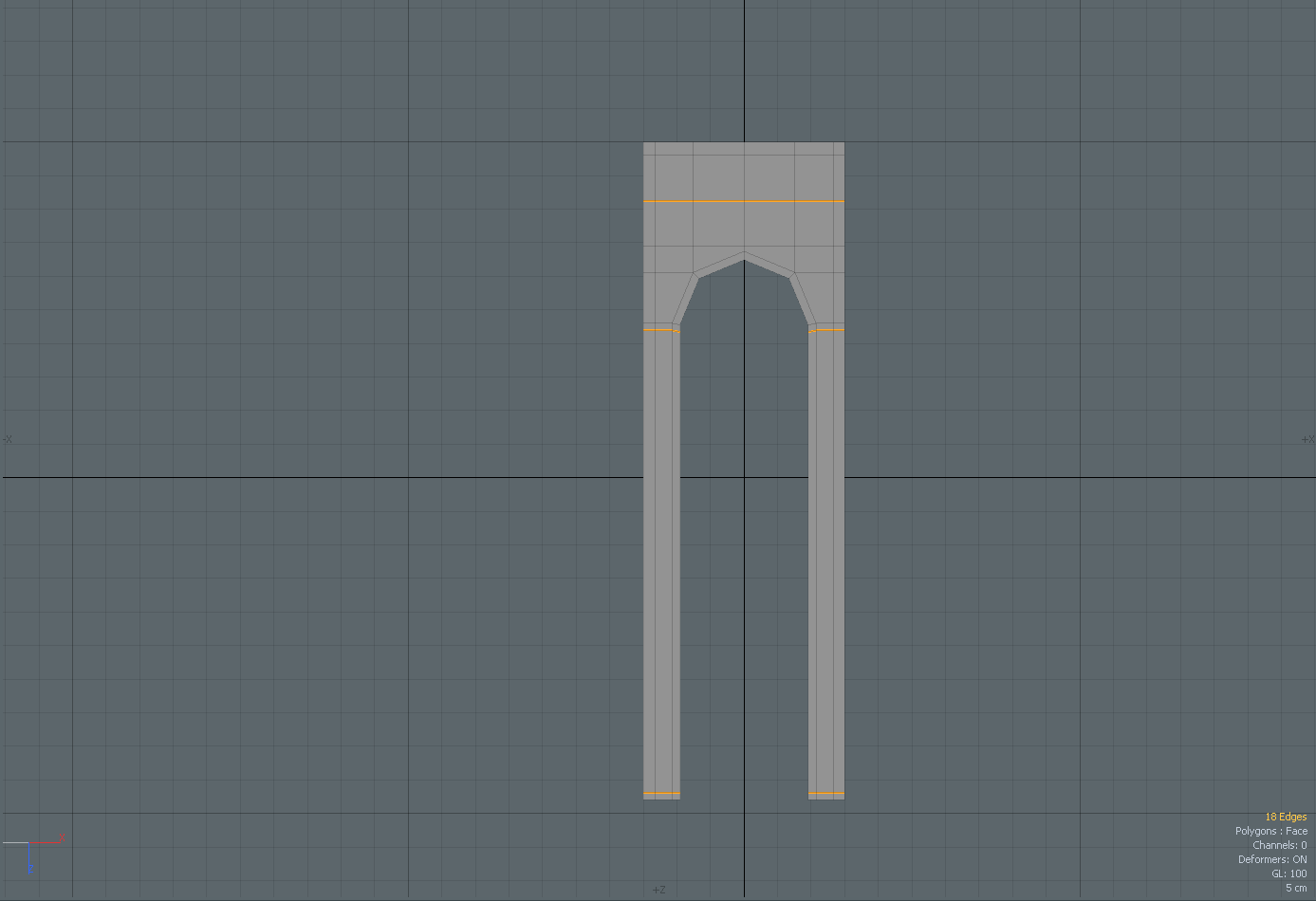

第一步:

做一个面, 四周加上4条保护线;

第二步:

在圆弯区域加切割辅助线, snap放上一个圆

第三步:

使用slice如图切割 注意: 这里使用的是另一种挖圆法, 不是使用挖空圆周围面然后桥接的常规方法.

第四步:

如图清理, 然后 join圆周围的点

第五步:

清理成这样, 然后bevel in

删掉下面哪一组 然后镂空

不要忘了加保护边

第六步:

Extrude, 然后开启dimension tool, array 4 个: 注意, 各个部分之间要稍微隔开一点 ! 否则弯曲的时候会因为排的太紧而不够圆

​

我在原本30cm基础上加了0.2cm

deform --- bend, 这里弯曲359度, 角度其实不一定, 看情况吧

然后去面 mirror

​
